Een goed werkende aanhangerverlichting is cruciaal voor uw veiligheid op de weg. Bij moderne aanhangwagens wordt steeds vaker gebruikgemaakt van de 13 polige stekker, die meer mogelijkheden biedt dan de traditionele 7 polige versie. In deze blog leggen we stap voor stap uit hoe u een 13 polige stekker aansluiten kunt en hoe u met het juiste aansluitschema storingen voorkomt.
Inhoudsopgave
- Wat is een 13 polige stekker?
- Schema 13 polige aanhanger aansluiting
- 13 polige stekker aansluiten: Stappenplan
- Voorkom storingen en kapotte verlichting
- Verlichting werkt niet? Zorg voor vervanging!
- Kan een 13 polige stekker in een 7 polige aansluiting?
Wat is een 13 polige stekker?
Een 13 polige stekker is een type elektrische stekker die veel wordt gebruikt voor het aansluiten van aanhangwagens, caravans of trailers op een trekhaak. Deze stekker zorgt voor de elektrische verbinding tussen het voertuig en de aanhanger, zodat verlichting en extra functies zoals achteruitrijverlichting of constante stroom kunnen worden doorgegeven.
Types 13 polige stekkers
Een 13 polige stekker bestaat in twee varianten: de stekker (mannetje) en de contrastekker (vrouwtje). De mannelijke stekker zit meestal aan de aanhangerzijde en wordt aangesloten op de vrouwelijke contrastekker van het trekkende voertuig. Deze verbinding zorgt voor de elektrische koppeling tussen beide, zoals verlichting, remlichten en extra functies zoals achteruitrijverlichting of constante stroom.
Het is belangrijk dat beide stekkers technisch én mechanisch op elkaar aansluiten. De indeling van de pinnen moet overeenkomen, zodat de juiste signalen worden doorgegeven. Let daarbij ook op een goede pasvorm: de stekkerverbinding moet stevig vastzitten voor een betrouwbare stroomtoevoer tijdens het rijden.
Schema 13 polige aanhanger aansluiting
Een helder 13 polige stekker schema is onmisbaar bij het correct aansluiten van uw aanhanger verlichting. De 13 polige stekker biedt meer functionaliteiten dan de 7 polige variant, zoals de mogelijkheid om ook constante stroom en achteruitrijverlichting aan te sluiten. Hieronder vindt u een overzicht van de standaardfuncties per pin:
7 polige aanhanger aansluiten? Bekijk hier het aansluitschema!
13 polige stekker aansluiten: Stappenplan
Het aansluiten van een 13 polige stekker hoeft niet ingewikkeld te zijn als u de juiste stappen volgt. Volg dit eenvoudige stappenplan om uw aanhanger verlichting veilig en correct aan te sluiten:
- Voorbereiding: Zorg dat u de juiste gereedschappen bij de hand hebt, zoals een schroevendraaier, draadstripper en uiteraard de 13 polige stekker.
- Strip de kabels: Strip de kabels van uw verlichting zodat de koperdraden zichtbaar zijn.
- Open de stekker: Schroef de 13 polige stekker open zodat u toegang hebt tot de pinnen.
- Volg het aansluitschema voor 13 polige stekker: Gebruik het eerder besproken schema om elke draad aan de juiste pin te koppelen.
- Bevestig de draden: Schroef de draden stevig vast in de juiste pinnen van de stekker.
- Controleer de verbindingen: Zorg dat alle draden goed vastzitten en er geen losse kabels zijn die kortsluiting kunnen veroorzaken.
- Sluit de stekker: Schroef de stekker weer dicht en test de verlichting van de bijwagen om te zien of alles correct functioneert.
De voor- en nadelen
Voordelen
- Ondersteunt extra functies zoals mist- en achteruitrijverlichting
- Mogelijkheid tot het laden van een caravanaccu tijdens het rijden
- Bediening van optionele functies mogelijk met gelijkstroom of oplaadkabel
- Naast richtingaanwijzers, rem- en achterlichten ook achteruitrijlichten beschikbaar
- Moderne voertuigen herkennen automatisch wanneer een aanhanger is aangekoppeld
- Stekkers met bajonetsluiting zijn beschermd tegen spatwater en blijven stevig vastzitten
- Stevigere en betrouwbaardere verbinding vergeleken met 7 polige stekkers
Nadelen
- Duurder dan de 7 polige variant
- Complexer om aan te sluiten, zeker voor doe-het-zelvers
- Voor oudere aanhangers met een 7 polige stekker is een adapter nodig of moet de stekker worden vervangen
- Niet altijd compatibel met oudere voertuigen
- Kan iets meer onderhoud vergen bij intensief gebruik
Voorkom storingen en kapotte verlichting
Storingen bij verlichting komen vaak voor en kunnen diverse oorzaken hebben, zoals beschadigde bedrading, een slechte massa-aansluiting of oxidatie in de stekker. Met een regelmatige controle kunt u deze problemen voorkomen. Let op de volgende punten:
- Corrosie: Vocht in de stekker kan oxidatie veroorzaken. Gebruik contactspray om dit te voorkomen.
- Beschadigde kabels: Controleer de kabels regelmatig en vervang ze indien nodig.
- Goede massa-aansluiting: Een slechte massa is een veelvoorkomende oorzaak van storingen. Controleer of de massa goed is aangesloten op een metalen deel van de aanhanger.
Tip: Spuit 1 tot 2 keer per jaar de stekker en de stekkerdoos in met zuurvrije vaseline spray of Teflonspray.
Verlichting werkt niet? Zorg voor vervanging!

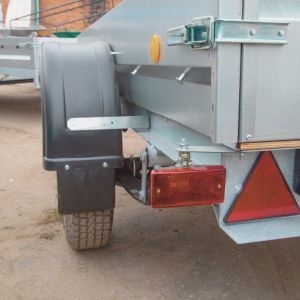

Als één van de lampen van uw aanhanger verlichting niet werkt, kan dit vaak eenvoudig worden opgelost door de lamp te vervangen. Volg deze stappen:
- Bepaal welke lamp defect is: Sluit uw aanhanger aan op het voertuig en schakel de verlichting in om te zien welke lamp niet werkt.
- Vervang de lamp: Verwijder de kap van de defecte lamp en vervang deze door een nieuwe, met het juiste wattage en type.
- Test opnieuw: Na het vervangen van de lamp test u de verlichting opnieuw om te zien of het probleem is opgelost.
Als meerdere lampen niet werken, is er waarschijnlijk een probleem met de stekker of de bedrading. Controleer de stekker en maak de contacten goed schoon.
Kan een 13 polige stekker in een 7 polige aansluiting?
Een 13-polige stekker past niet direct in een 7 polige aansluiting door het verschil in ontwerp en aantal polen. Met een verloopstekker kunt u dit probleem eenvoudig oplossen. Zo kunt u een 13 polige stekker aansluiten op een 7 polige aansluiting of andersom. Bekijk ons assortiment verloopstekkers voor de juiste oplossing.
Verschil tussen een 7 polige en een 13 polige stekker
Het belangrijkste verschil tussen een 7 polige en een 13 polige stekker zit in het aantal functies dat ondersteund wordt. Een 7 polige stekker wordt vaak gebruikt voor eenvoudige aanhangers of fietsendragers. Deze biedt alleen de basisverlichting: remlichten, richtingaanwijzers, achterlichten en kentekenverlichting.
Een 13 polige stekker biedt daarentegen ruimte voor aanvullende functies zoals achteruitrijverlichting, mistachterlicht, constante stroom en geschakelde stroom. Hierdoor is de 13 polige variant geschikter voor caravans en zwaardere aanhangers die meer elektrische functies nodig hebben. Daarnaast is de 13 polige stekker dankzij de sluiting beter beschermd tegen vuil en water, wat zorgt voor een langere levensduur en minder kans op storingen.
Veelgestelde vragen
Hoe zet ik een 7 polige stekker om naar een 13 polige stekker?
U kunt een 7 polige stekker eenvoudig omzetten naar een 13 polige aansluiting met behulp van een verloopstekker of adapter. Deze steekt u tussen de bestaande 7 polige stekker van uw aanhanger en de 13 polige aansluiting van uw voertuig.
Houd er wel rekening mee dat u dan alleen de standaardfuncties (zoals verlichting en richtingaanwijzers) gebruikt en niet de extra functies die een 13 polige aansluiting biedt, zoals achteruitrijverlichting of constante stroom.
Waarom past mijn 13 polige stekker niet?
Als uw 13 polige stekker niet past, controleer dan of u te maken heeft met een Jaeger of Multicon systeem. Deze systemen lijken op elkaar, maar zijn technisch niet altijd compatibel.
Daarnaast kunnen vuil, oxidatie of beschadigde pennen de pasvorm beïnvloeden. Reinig de stekker voorzichtig en controleer of de pinnen recht en onbeschadigd zijn. Let ook op dat u de stekker goed uitlijnt voordat u deze aandrukt en draait.
Hoe krijg ik een 13 polige stekker open?
Wilt u een 13 polige stekker openen, bijvoorbeeld voor reparatie of vervanging van draden? Gebruik dan een kleine kruiskopschroevendraaier om de behuizing voorzichtig los te draaien. Trek daarna de stekkerhelften van elkaar. Noteer of fotografeer vooraf de draadkleuren en aansluitpunten, zodat u bij het terugplaatsen geen fouten maakt. Let op: werk altijd spanningsvrij en met droge handen.
Is een 13 polige stekker verplicht?
Ja, sinds 10 juli 2011 is een 13 polige stekker verplicht voor nieuwe caravans, trailers en aanhangers. Dit type aansluiting ondersteunt meer functies dan de oudere 7 polige variant, zoals achteruitrijverlichting, mistlamp en constante stroomvoorziening.
Heeft u een aanhanger of caravan van ná die datum, dan moet u dus een 13 polige aansluiting gebruiken. Oudere voertuigen of aanhangers met een 7 polige stekker kunnen nog worden gebruikt, eventueel met een verloopadapter.
